Однослойная оболочка из холодостойкой резины

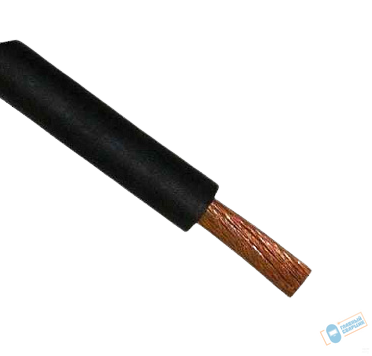

Кабель сварочный КГ 1х16 – гибкий одножильный провод.
Допустимая величина тока не должна превышать 189 А.
Сечение жилы – 16 мм2.
Минимально допустимый радиус изгиба при прокладке кабеля (8 диаметров кабеля) = 87,2 мм
Сварочный кабель КГ 1Х16 может эксплуатироваться при температурах от -60 до +50°С.
Допустимая температура нагрева токопроводящих жил не должна превышать +75°С.
Минимальная температура прокладки кабеля без предварительного подогрева 0 °С
Однослойная оболочка из холодостойкой резины
Кабель сварочный КГ 1х16 – гибкий одножильный провод.
Допустимая величина тока не должна превышать 189 А.
Сечение жилы – 16 мм2.
Минимально допустимый радиус изгиба при прокладке кабеля (8 диаметров кабеля) = 87,2 мм
Сварочный кабель КГ 1Х16 может эксплуатироваться при температурах от -60 до +50°С.
Допустимая температура нагрева токопроводящих жил не должна превышать +75°С.
Минимальная температура прокладки кабеля без предварительного подогрева 0 °С
-
Описание
Номинальное переменное напряжение: 0,66 кВ
Номинальная частота: 50 Гц
Индуктивное сопротивление: 0,0675 Ом/км
Активное сопротивление: 1,2 Ом/км
Длительно-допустимые токовые нагрузки:
В нормальном режиме работы при 100% коэффициенте нагрузки на напряжение 0,66 кВ - 175 Ампер;
на напряжение 0,38 кВ - 166 Ампер
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
Переменный ток
Температура окружающей среды 25 °C
Кабели на 0,66 кВ предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 0,66 кВ частотой до 400 Гц или постоянном напряжении 1 кВ.
Кабели на 0,38 В предназначены для присоединения переносных и передвижных электроприемников к электрическим сетям на номинальное переменное напряжение 0,38 В номинальной частотой до 400 Гц или постоянное напряжение 0,66 В.
Кабели не предназначены для применения на подъемно-транспортном оборудовании
