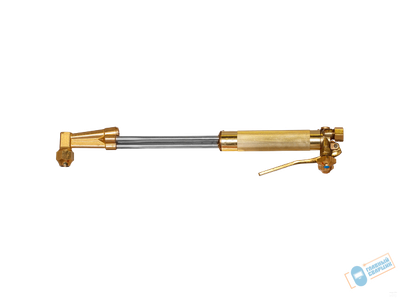

Резак пропановый Р3-362  (без мундштука) (тип "Harris")

Резак пропановый Р3-362 (без мундштука) (тип "Harris")

1968

Резак пропановый Р3-362  (без мундштука) (тип "Harris") рычажный (L=4600 мм, до 300 мм)

Резак универсальный внутрисоплового смешения газов Р3-362 (тип Harris) (с клапаном кислорода режущего) предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм;

Резак производительный и экономичный. Конструкция мундштука и наличие клапана режущего кислорода позволяют экономить до 30 % газа;

Низкое давление горючего газа – 0,015 бар;

Резак безопасный, без обратного удара, является лучшим выбором, как для разделки металлолома, так и для использования в цеховых условиях;

Вентили подогревающего кислорода и горючего газа, клапан режущего кислорода и рычаг режущего кислорода расположены в задней части рукоятки снизу;

Жёсткая конструкция резака - три газоподводящие трубки из нержавеющей стали собраны по треугольной схеме; Сплошные кованные головка и рукоятка резака;




Резак Р3-362 (тип Harris) предназначен для работы на горючих газах Пропан/Метан, Ацетилен;

Ацетиленовая версия резака отличается от пропановой мундштуками.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:

Особенности:

-Массивная штампованная головка и нержавеющие трубки, разнесенные в трех плоскостях, обеспечили резаку жесткость и прочность.

-Смесительный (инжекторный) узел встроен в головку резака непосредственно перед мундштуком. Это позволило свести опасную газокислородную смесь в резаке до минимального объема и обеспечить максимальную стойкость резака к обратным ударам.

-"Плоское" исполнение головки резака улучшило обзор разрезаемой детали.

Подача кислорода в осевое отверстие внутреннего мундштука осуществляется клапаном Кислорода режущего с рычагом. Регулировка расхода газов осуществляется вентилями. Работа резака основана на нагреве металла до температуры воспламенения с последующим сжиганием его в струе режущего кислорода.
