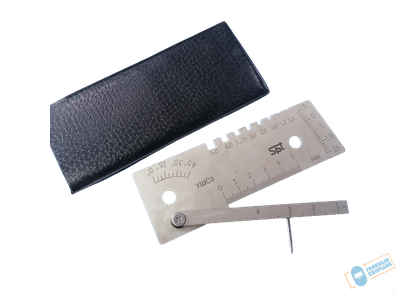

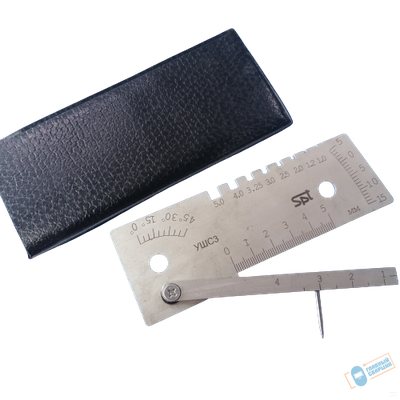

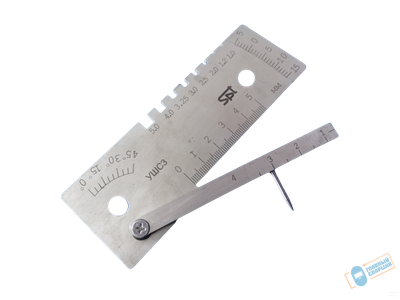

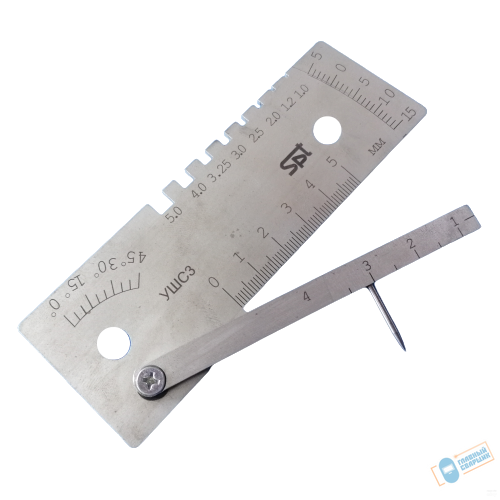

Шаблон сварщика УШС-3

Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок.

Основные характеристики и предел погрешностей шаблона УШС-3 приведены в таблице:

Контролируемый параметр	Диапазон измерений	Допустимая погрешность
Углы разделки (скоса кромок)	0 -45°	±2,5°
Смещение кромки	0 - 15 мм	±0,5 мм
Размер притупления и ширины шва (линейка)	0 - 50 мм	±0,25 мм
Высота усиления стыкового шва	0 - 5 мм	±0,5 мм
Глубина вогнутости шва	0 - 15 мм	±2,5°
Высота выпуклости шва	0 - 5 мм	±0,5 мм
Подрезы корня шва	0 - 15 мм	±0,5 мм
Глубина дефектов шва	0 - 15 мм	±0,5 мм
Высота дефектов шва	0 - 5 мм	±0,5 мм
Размеры зазоров	1 - 4 мм	±0,25 мм

Основные характеристики и предел погрешностей шаблона УШС-3 приведены в таблице:

Контролируемый параметр	Диапазон измерений	Допустимая погрешность
Углы разделки (скоса кромок)	0 -45°	±2,5°
Смещение кромки	0 - 15 мм	±0,5 мм
Размер притупления и ширины шва (линейка)	0 - 50 мм	±0,25 мм
Высота усиления стыкового шва	0 - 5 мм	±0,5 мм
Глубина вогнутости шва	0 - 15 мм	±2,5°
Высота выпуклости шва	0 - 5 мм	±0,5 мм
Подрезы корня шва	0 - 15 мм	±0,5 мм
Глубина дефектов шва	0 - 15 мм	±0,5 мм
Высота дефектов шва	0 - 5 мм	±0,5 мм
Размеры зазоров	1 - 4 мм	±0,25 мм

Описание

Контроль с использованием шаблона УШС-3 производится следующим образом:

Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью "А" на изделие, затем поворотом движка "2" вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски "К" по шкале "Г".

Контроль зазора производится введением движка "2" его клиновой частью в контролируемый зазор. Результат считывается по шкале "И", нанесенной на движке.

Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу "Е".

Контроль углов скоса кромок производится при установке шаблона поверхностью "Б" на образующую изделия. Затем, поворотом движка "2" без зазора совместить его поверхность "В" с измеряемой поверхностью. Результат считывается по шкале "Д" против поверхности движка "В".

Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов "Ж".

Комплект поставки: шаблон сварщика универсальный УШС-3, паспорт, упаковка.

1-основание

2-движок

3-указатель

4-ось

А,Б,В-установочные плоскости

Л-торцевая грань

М-продольное ребро линейки со шкалой "Е" для измерения величин притупления и ширины шва

Г-шкала для измерения высоты усиления шва

К-риска индекс для снятия отчета по шкале

Г,Д-шкала для измерения углов скоса кромок

Ж-пазы для измерения диаметров электродов, проволоки

И-шкала для измерения величины зазоров
